配管工事の墨出しで変わるプラント工と機械設備

プラント工の配管工事では、溶接やボルト締めの前に「位置を決める作業」があります。機械設備の周囲では、数値だけでなく、配管図、アイソメ図、機器外形図を読み合わせることが欠かせません。市川工業株式会社の公式ブログとして、現場を考えるうえで大切な墨出しと取り合い確認に絞ってお話しします。

目次

1. 機械設備まわりの墨出しで確認する線
2. 配管工事でずれを残さない仮合わせ
3. プラント工が現場で持つべき確認目線

1. 機械設備まわりの墨出しで確認する線

機械設備の据付位置が決まっていても、配管工事はすぐ始められるとは限りません。まず見るのは、中心線、高さ、フランジ面の向きです。

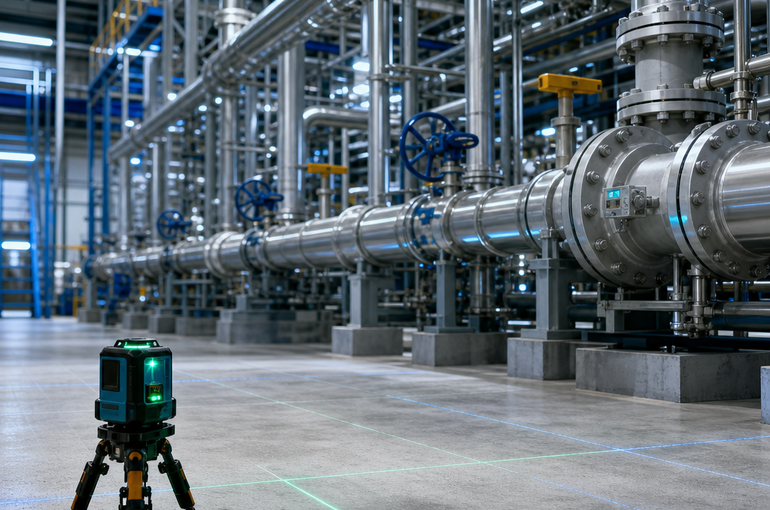

現場では、レーザー墨出し器、水平器、下げ振りなどを使い、図面上の基準を床や架台に移します。ここでずれると、後から配管を無理に寄せることになります。意外にも、短い配管ほど逃げが少なく、少しのずれが接続不良につながります。

確認したい内容は次のようなものです。

• 機器ノズルと配管中心の位置関係
• 架台やサポートとの干渉
• バルブハンドルの操作方向
• 保温や点検スペースの有無

図面どおりに見えても、現物の足場や梁で作業姿勢が変わることがあります。墨出しは線を引く作業ではなく、後工程を守る準備ですね。

2. 配管工事でずれを残さない仮合わせ

配管工事では、仮合わせの段階で違和感を見つけることが大切です。フランジを合わせるときは、ガスケットの入り方、ボルト穴の通り、面間の開き方を見ます。

無理にボルトで引き寄せると、機械設備側に余計な力がかかります。ポンプやタンクのノズルまわりでは、芯のずれが振動や漏れの原因になることもあります。

プラント工が現場で確認する流れはシンプルです。

• 仮置きで配管の通りを確認する
• フランジ面の傾きを見る
• サポート位置を先に決めすぎない
• 締結前に周辺機器との距離を再確認する

つまり、溶接や本締めの前に「戻れる状態」で確認することが安全です。急いで固定すると、手直しの範囲が広がってしまいます。

3. プラント工が現場で持つべき確認目線

プラント工に求められるのは、配管だけを見る力ではありません。機械設備、足場、電気計装、保温作業まで含めて、次の人が作業しやすい状態を考える力です。

たとえば、バルブの向きは開閉しやすいか。ドレン配管は水が抜ける勾配になっているか。点検口をふさいでいないか。こうした確認は、完成後の保全にも関わります。

市川工業株式会社として具体的な実績をここで述べることは控えますが、プラント工、配管工事、機械設備に関わる仕事では、図面と現物を照らし合わせる基本が欠かせません。

これからの現場では、省力化された工具や測定機器が増えても、最後に判断するのは人の目になります。墨出し、仮合わせ、締結前確認を丁寧に積み重ねることが、安定した配管工事につながります。
