圧力計まわりに表れるプラント工の配管工事

プラント工の現場では、配管工事と機械設備を別々に見るだけでは足りません。圧力計、元弁、枝配管、保温の切れ目など、小さな部位に運転後の使いやすさが表れます。市川工業株式会社としても、こうした現場理解に役立つ基礎を、分かりやすくお伝えしていきます。

目次

1. 圧力計まわりで分かる配管工事の良し悪し
2. 機械設備を止めないための確認手順
3. プラント工が身につけたい現場の見方

1. 圧力計まわりで分かる配管工事の良し悪し

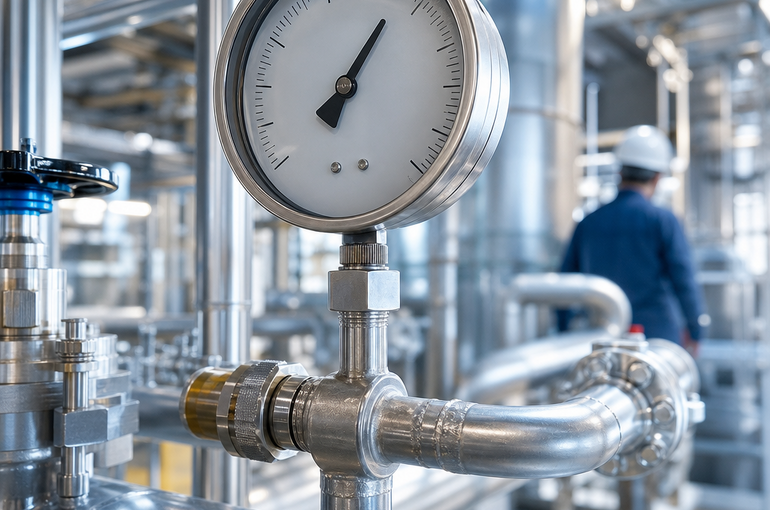

圧力計は、機械設備の状態を読むための目印です。けれど、ただ取り付いていればよいわけではありません。プラント工が配管工事で確認したいのは、まず「見える位置」にあるかです。

床面から読みにくい高さ、足場がないと近づけない場所、バルブの陰になる位置では、点検のたびに負担が増えます。意外にも、こうした小さな不便が、運転中の確認漏れにつながることがあります。

確認したい点は次の通りです。

• 圧力計の文字盤が作業通路側を向いているか
• 元弁を閉めるための手が入るか
• 振動の影響を受けやすい位置ではないか
• 保温材を施工しても読み取りを妨げないか

つまり、配管工事は「つなぐ作業」だけではありません。機械設備を安全に扱うための見やすさ、触りやすさまで含めて考える仕事です。

2. 機械設備を止めないための確認手順

機械設備は、配管の中を流れる気体や液体の状態に左右されます。圧力計の値が読みにくいと、異常の兆しに気づくのが遅れます。では、現場では何から確認すればよいのでしょうか。

まずは図面と現物の向きを照らし合わせます。次に、点検する人の立ち位置を想定します。最後に、バルブ操作と保温後の状態を見ます。

• 図面上の取り付け位置と現物の差を確認する
• 通路、架台、手すりとの干渉を確認する
• 元弁、継手、計器の順に手が届くか確認する
• 試運転前に読み取り方向を再確認する

この順で見ると、後戻りを減らしやすくなります。配管工事では、溶接や締結の品質に目が向きがちです。もちろんそれも大切です。ただ、運転する人が毎日見る部分ほど、早い段階での確認が効いてきます。

3. プラント工が身につけたい現場の見方

プラント工に求められるのは、目の前の作業を正確に進める力です。同時に、その配管が機械設備の中でどんな役割を持つのかを考える力も必要です。

たとえば圧力計まわりなら、流れの向き、弁の位置、点検通路、保温範囲を一緒に見ます。どれか一つだけを見ても、使いやすい配管にはなりません。

新人のうちは「図面通りなら大丈夫」と思うこともあります。けれど現場には、梁、架台、既設配管、作業スペースがあります。図面と現物の間を丁寧に埋めることが、配管工事の大事な学びです。

市川工業株式会社は、業界に関わる立場として、こうした基本を大切にした情報発信を続けます。プラント工、配管工事、機械設備の理解は、現場の安全と運転後の扱いやすさを支える土台になります。
