フランジ締結で支えるプラント工の配管工事と機械設備

設備の長寿命化や省エネ改修が進むなか、プラント工に求められる配管工事は、取り付けて終わりではありません。特にフランジ締結は、機械設備の漏れ、振動、停止リスクに直結します。市川工業株式会社の公式ブログとして、今回は現場理解に役立つ基本を整理します。

目次

1. フランジ締結が配管工事で担う役割
2. 施工前に見るガスケットとボルト
3. 機械設備を守る締付け後の確認
4. 現場で次に整えること

1. フランジ締結が配管工事で担う役割

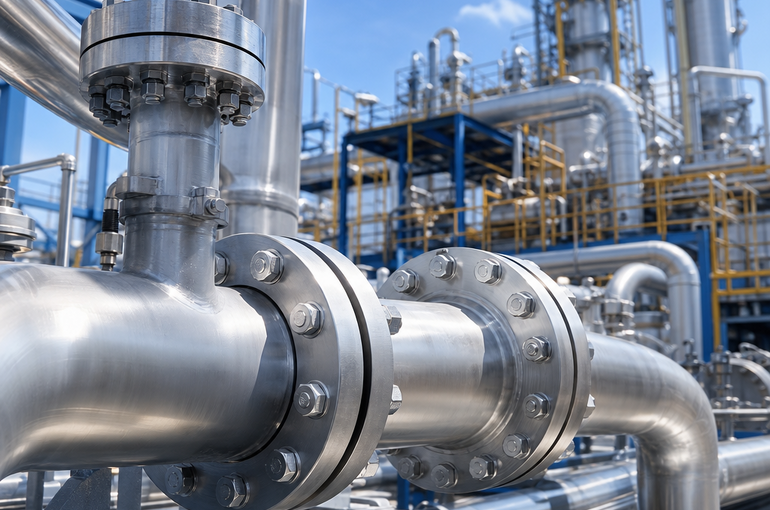

フランジは、配管同士やポンプ、タンク、バルブなどの機械設備をつなぐ接続部です。溶接と違い、分解して点検できるため、保全作業でも多く使われます。

ただし、便利な接続部ほど弱点にもなります。面がずれたまま締めると、ガスケットに均一な力がかかりません。プラント工は、芯ずれ、面間寸法、配管の無理な引き寄せを見ながら作業します。JIS B 2220のようなフランジ規格では、呼び圧力や寸法が定められており、現場では図面と現物の照合が欠かせません。

2. 施工前に見るガスケットとボルト

「締めれば止まる」と思いがちですが、意外にも締付け前の確認で仕上がりは大きく変わります。ガスケットには使用流体、温度、圧力に合う材質があります。水、蒸気、薬液では選ぶ材料が変わります。

ボルト側では、長さ、ねじ山の傷、座金の有無を見ます。トルクレンチを使う場合も、対角順に少しずつ締めるのが基本です。一方向に一気に締めると、片側だけが沈み込み、漏れの原因になります。

配管工事では、次のような順で見ると抜けが減ります。

• フランジ面に傷や異物がないか
• ガスケットが中心からずれていないか
• ボルトが全周で均等に入っているか
• 配管に無理な荷重が残っていないか

つまり、締付けは力任せの作業ではなく、状態をそろえる作業です。

3. 機械設備を守る締付け後の確認

締付け後は、漏れだけを見ればよいわけではありません。ポンプの近くでは振動、熱膨張、支持金物の位置も関係します。機械設備に配管荷重がかかると、軸芯のずれやシール部の負担につながることがあります。

試運転では、昇温後と停止後で状態が変わります。常温で問題がなくても、蒸気配管や温水配管では熱で伸びます。だからこそ、締付け後のマーキング、目視、触診できる範囲での振動確認が役立ちます。異音やにじみを見つけたら、運転条件を確認してから対応することが大切です。

4. 現場で次に整えること

プラント工の配管工事は、機械設備を安全に動かすための土台です。フランジ締結では、規格、材質、締付け順、運転後の変化を一連で見る必要があります。

私たちは、こうした基礎を一つずつ丁寧に理解することが、現場の品質につながると考えています。配管まわりを見るときは、漏れの有無だけでなく、設備に無理な力がかかっていないかまで目を向けてみてください。
