機械設備を守る配管工事の熱伸び処理とプラント工

プラント工の配管工事では、配管をまっすぐ取り付けるだけでは不十分です。蒸気、温水、薬液、圧縮空気などを扱う機械設備では、温度変化による「熱伸び」が起きます。見た目には数ミリの動きでも、フランジ、バルブ、ポンプまわりに無理な力がかかると、漏れや振動につながることがあります。

目次

1. 熱伸びが配管工事に与える負荷
2. 機械設備まわりで確認したい逃がし方
3. プラント工が現場で見落としにくくする視点

1. 熱伸びが配管工事に与える負荷

配管は、運転中の温度で伸び、停止中に縮みます。特に長い直管部や高温流体を扱うラインでは、固定点と固定点の間に力がたまりやすくなります。

確認したいのは、主に次の部分です。

• 固定サポートとガイドサポートの位置
• フランジ接続部の芯ずれ
• バルブ操作部への干渉
• ポンプやタンクノズルへの荷重

意外にも、問題は運転中だけに出るとは限りません。停止後に冷える過程で配管が戻り、別の方向に力がかかることもあります。だからこそ、プラント工は施工時の見た目だけでなく、運転時の動きまで想像する必要があります。

2. 機械設備まわりで確認したい逃がし方

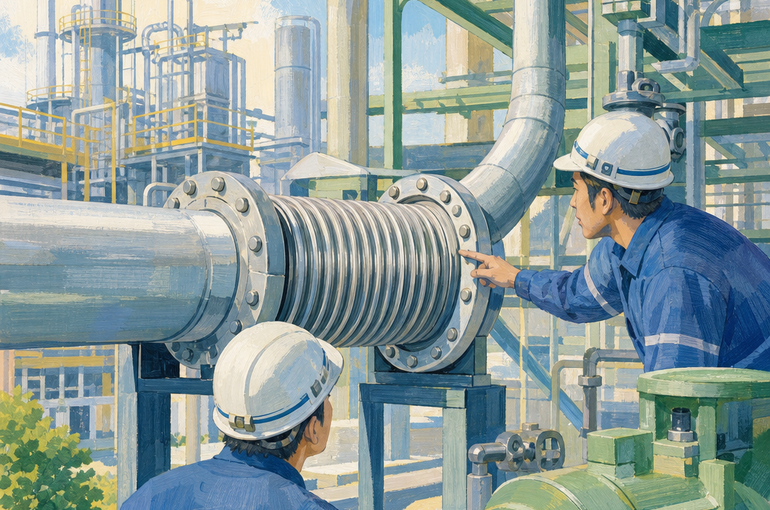

機械設備の近くでは、配管の力を設備本体へ直接伝えない工夫が欠かせません。たとえば、エルボを使って曲がりを持たせる、伸縮継手を入れる、支持金物で荷重を受ける、といった考え方があります。

ただし、部材を入れれば安心というわけではありません。伸縮継手は取り付け方向や面間寸法が合っていないと、本来の働きが弱くなります。支持金物も、固定する場所と滑らせる場所を分けなければ、配管の動きを止めすぎてしまいます。

配管工事では「支える」と「逃がす」を分けて考えることが大切です。支える場所を決め、動かす場所を残す。この整理が、機械設備の保全性にもつながります。

3. プラント工が現場で見落としにくくする視点

プラント工が現場で確認しやすいのは、図面と実際の取り合いの差です。図面上では通る配管でも、現場では架台、ダクト、ケーブルラックと近づきすぎることがあります。熱伸びで数ミリ動いた先に干渉物があれば、異音や摩耗の原因になります。

施工前後で見たい項目は明確です。

• 配管が伸びる方向に余裕があるか
• 支持金物が配管を締め付けすぎていないか
• 機械設備のノズルに無理な角度が出ていないか
• 点検時にボルトやバルブへ手が届くか

市川工業株式会社としても、こうした基本を一つずつ丁寧に見る姿勢が、現場の安全と品質を支えると考えています。

まとめ

プラント工、配管工事、機械設備は、別々の作業ではなく一体で考える分野です。特に熱伸びは、施工直後には見えにくい問題です。固定する場所、動かす場所、設備へ力を伝えない納まりを確認することで、漏れや振動の予防につながります。現場では小さな余裕が、長く安定した運転を支えます。
